В этой теме мы попытаемся определиться с материалами и утеплением дома исходя из максимально допустимых теплопотерь.

Если у вас возникли вопросы по работе сайта звоните по телефону

+375-29-677-53-35

По этому номеру вы можете получить бесплатные консультации.

Выбор материалов и утепления

фото дома фото 2 этажа

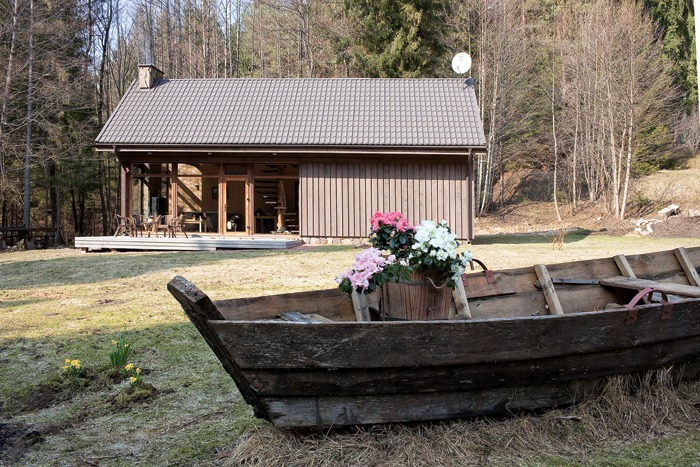

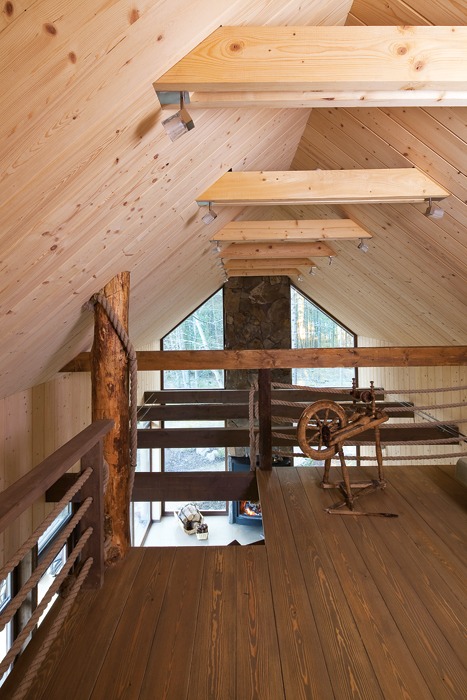

Вот так в оригинале выглядит дом. Как видно из фотографии остекление занимает очень приличную часть стен. Внутри дом выглядит так. Из фотографии и плана этажей видно, что гостиная первого этажа, кухня и часть второго этажа представляют единый объем. Тепло из этого обьема теряется через крышу, через стены, остеление и вентиляцию. Ели стены и крышу можно утеплить, вопрос с потерями через вентиляцию решить с помощью рекуператора, то уменьшить теплопотери через остекление можно только его заменой на более энергоэффективное (энергосберегающее). фото 2 этажа

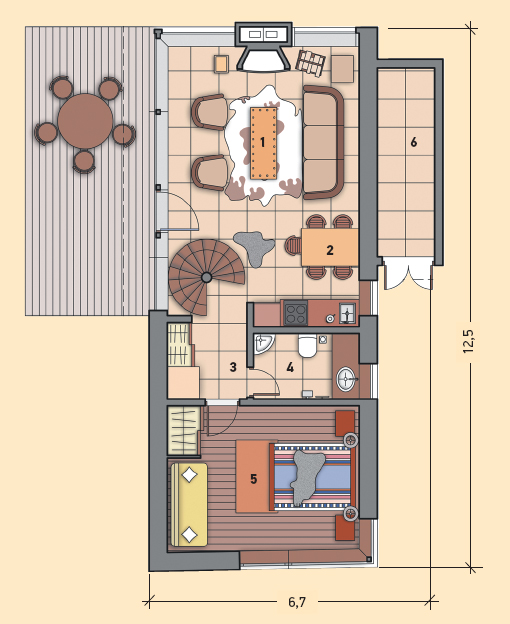

Исходя из фотографий и плана дома мы находим площадь остекления для гостиной, кухни и части второго этажа: При высоте потолков 2,5 метра и длинне гостиной в 6 метров площадь левой стены будет равна

Sлев=6*2,5=15 кв метров.


Ширина двух окон передней стенки по 1,7 метра (ширина дымохода у камина 1,6м) Высота передней стенки 3,5 метра. Угол ската крыши 45 градусов, соответственно высота фронтона 2,5 метра. После несложных геометрических вычислений имеем площадь остекления передней стенки равна:

Sпер=(1,7+1,7)*3,5+1,7*1,7=14,8 кв метров.


Так же на правой стене у кухни есть небольшое окно 1 метр на 1,5 метра, площадь соответственно 1,5 квадрата. Итого площадь площадь остекления равна:

Sост=15+14,8+1,5=31,3 кв метра.


Учитывая, что температура в помещении +18 градусов, а наружная расчетная температура -25 градусов имеем разность в 43 градуса. Окна будут реализованы в виде двойного стеклопакета заполненные Криптоном и Аргоном с термосопротивлением 1,36 град/ватт. Теплопроводность такого стеклопакета составит 1/1,36=0,735 ватт/град. Следовательно теплопотери через остекление составят:

Qст=0,735*31.3*43=990 вт.

фото 2 этажа

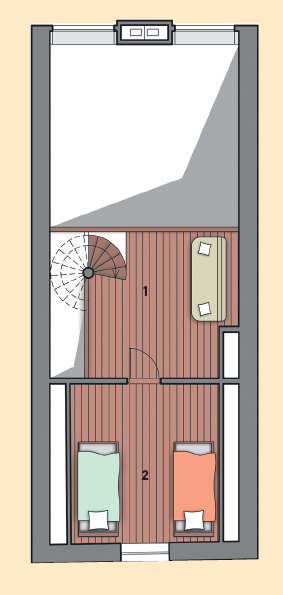

Следующим этапом в нашем расчете будет определение теплопотерь через крышу. На схеме второго этажа видно, что площадь крыши над гостиной и лестницей составляет почти 2/3 от общей. Учитывая, что высота фронтона 2,5 метра, а ширина дома 5 метров и , применив теорему Пифагора ,найдем длинну ската который равен 3,5 метра. Общая площадь крыши равна:

Sобщ= 12*3,5*2=84 квадратных метра.

Искомая площадь над комнатами соответственно

Sиск=84*2/3=56 кв метра.


Если принять высоту стропилы в 150 мм или 15 см и заполнение утеплителем на всю высоту, то мы без труда вычислим теплопотери. В качестве утеплителя будем использовать плиты из минваты с теплопроводностью 0,06 ватт/(метр*град) Теплопотери через крышу составят:

Qкр= 56*(0,06/0,15)*43= 963 вт.

Теплопроводностью кровельного материала и потолка пренебрегаем.
Возвращаясь к предыдущей теме, где мы определили максимальную отдачу от теплых полов в 80 ватт/метр кв. , мы можем определить максимальную теплоотдачу полов в гостиной (5*6=30 кв. метров), корридоре (2*2=4 кв.метра) и полов лестничной площадки (3,5*4=14 кв. метров). Общая площадь полов составляет:

Sпол=30+4+14=48 кв метров, а теплоотдача Qпол=48*80=3840 ватт.


Зная теплопотери через остекление и крышу, и принимая теплопотери через вентиляцию равными нулю (установка рекуператора) находим максимально возможные теплопотери стен:

Qcт= 3480-963-990=1527 ватт


Для первого приближения и для упрощения расчетов примем, что дымоход имеет такую же теплопроводность как и стена, а так же примем, что котельная неотапливаемая и температура в ней такая же как и на улице. Площадь стен равна: Для левой стены 3,5*6-15(остекление)=6 квадратных метров. Для дымохода 1,6*5,5=8,8 кв. метров. Для левой стены 6*3,5-1,5(окно на кухне)=19,5 кв. метров. Для стены корридора 3,5*2=7 кв. метров. Сумма составит:

S=6+8,8+19,5+7=41,3 квадратных метров.


Зная площадь стен и теплопотери через них, мы можем определиться с материалом стен и их толщиной. Допустим дом будет строиться из газосиликатных блоков. Коэффициент теплопроводности газосиликата марки 600 равен 0,14 (ватт/метр)*град. На 1 квадратный метр стены приходятся теплопотери в q=1527/41,3=37 ватт. Соответственно минимальная толщина стены должна составить:

h=(37*0,14)/43=0,12 метров.


Как видим минимальная толщина стенки в 12 сантиметров является вполне приемлемой величиной. Из расчетов можно сделать вывод, что данный дом при заданных климатических условиях и температурах в доме вполне реально отопить исключительно теплыми полами. Увеличение толщины стенки и их минимальное утепление позволит иметь некоторый резерв по теплопотерям с вентиляцией которую мы в данном расчете не учитывали. Так же мы не учитывали теплопотери самого пола, однако это не означает, что их нет. Они обязательно утутся при выборе оборудования. После окончательного определения толщины стен, материалов утепления и прочих конструкторских нюансов производится окончательный расчет теплопотерь по комнатам и , выбор котла, радиаторов и прочего оборудования, а только после этого производится выбор системы отопления и ее расчет.
